Im Bereich des industriellen Schneidens kann die Bedeutung der Schneidengeometrie nicht hoch genug eingeschätzt werden. Als erfahrener Lieferant von Zahnschneidern habe ich aus erster Hand miterlebt, wie das komplizierte Design der Schneidkante die Effizienz, Präzision und Gesamtleistung von Schneidwerkzeugen verändern kann. In diesem Blog werde ich mich mit den tiefgreifenden Auswirkungen der Schneidengeometrie auf die Schneidleistung befassen und dabei auf meine jahrelange Erfahrung in der Branche zurückgreifen.
Schneidengeometrie verstehen
Die Schneidkantengeometrie umfasst eine Reihe von Parametern, darunter Spanwinkel, Freiwinkel, Schneidkantenradius und Zahnprofil. Jedes dieser Elemente spielt eine entscheidende Rolle dabei, wie ein Zahnfräser während des Schneidvorgangs mit dem Werkstück interagiert.
Der Spanwinkel ist beispielsweise der Winkel zwischen der Spanfläche des Fräsers und einer Bezugsebene senkrecht zur Schnittgeschwindigkeit. Ein positiver Spanwinkel reduziert die Schnittkraft und den Stromverbrauch und eignet sich daher ideal zum Schneiden weicher Materialien. Andererseits erhöht ein negativer Spanwinkel die Festigkeit der Schneide und macht sie zum Schneiden von harten und abrasiven Materialien geeignet.
Der Freiwinkel, der der Winkel zwischen der Freifläche des Fräsers und einer Bezugsebene senkrecht zur Werkstückoberfläche ist, verhindert, dass der Fräser am Werkstück reibt, wodurch Reibung und Wärmeentwicklung verringert werden. Ein größerer Freiwinkel kann die Schnittleistung verbessern, indem er den Verschleiß des Fräsers verringert, aber auch die Schneidkante schwächen.
Der Schneidenradius bzw. der Radius der abgerundeten Spitze der Schneide beeinflusst die Schärfe des Fräsers. Ein kleinerer Schneidkantenradius führt zu einem schärferen Fräser, der leichter und mit weniger Kraft durch Materialien schneiden kann. Allerdings kann ein sehr kleiner Schneidenradius zu vorzeitigem Verschleiß und Abplatzen des Fräsers führen.
Auch das Zahnprofil, also die Form der Zähne am Fräser, kann einen erheblichen Einfluss auf die Schnittleistung haben. Verschiedene Zahnprofile sind für spezifische Anwendungen konzipiert, wie zum Beispiel Schruppen, Schlichten oder Hochgeschwindigkeitsschneiden. Beispielsweise wird ein Sägezahnprofil häufig zum Schneiden von Holz und Kunststoff verwendet, während ein quadratisches Zahnprofil besser zum Schneiden von Metall geeignet ist.
Auswirkungen auf die Schnittleistung
Die Schneidkantengeometrie hat einen direkten Einfluss auf mehrere Aspekte der Schneidleistung, einschließlich Schnittkraft, Oberflächenbeschaffenheit, Standzeit und Spanbildung.
Schnittkraft
Die Schnittkraft ist die Kraft, die erforderlich ist, um das Werkstück zu durchtrennen. Eine gut gestaltete Schneidengeometrie kann die Schnittkraft reduzieren, indem der Spanwinkel, der Freiwinkel und der Schneidenradius optimiert werden. Beispielsweise kann ein positiver Spanwinkel die Schnittkraft verringern, da der Fräser leichter in das Werkstück eindringen kann, während ein größerer Freiwinkel die Reibung zwischen Fräser und Werkstück verringern kann.
Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit des Werkstücks ist in vielen Anwendungen ein wichtiger Faktor, beispielsweise in der Präzisionsbearbeitung und im Automobilbau. Eine scharfe Schneidkante mit einem kleinen Schneidkantenradius kann eine glattere Oberflächenbeschaffenheit erzeugen, indem das Ausmaß der Materialverformung und des Materialrisses verringert wird. Darüber hinaus kann das Zahnprofil auch die Oberflächenbeschaffenheit beeinflussen. Beispielsweise kann ein Profil mit feinen Zähnen eine glattere Oberfläche erzeugen als ein Profil mit groben Zähnen.
Werkzeuglebensdauer
Die Standzeit gibt an, wie lange ein Fräser verwendet werden kann, bevor er ausgetauscht werden muss. Eine Schneidengeometrie, die die Schnittkraft und die Wärmeentwicklung reduziert, kann die Standzeit des Werkzeugs verlängern, indem der Verschleiß und das Ausbrechen des Fräsers reduziert werden. Beispielsweise kann ein größerer Freiwinkel verhindern, dass der Fräser am Werkstück reibt, wodurch Reibung und Wärmeentwicklung verringert werden, was zu einem vorzeitigen Verschleiß des Fräsers führen kann.
Spanbildung
Unter Spanbildung versteht man den Vorgang, bei dem beim Zerspanungsprozess Material vom Werkstück abgetragen wird. Eine gut gestaltete Schneidkantengeometrie kann die Spanbildung durch Optimierung des Spanwinkels, des Freiwinkels und des Zahnprofils steuern. Beispielsweise kann ein positiver Spanwinkel einen kontinuierlichen Span erzeugen, der leichter aus der Schneidzone entfernt werden kann, während ein negativer Spanwinkel einen segmentierten Span erzeugen kann, der möglicherweise zusätzliche Methoden zur Spanentfernung erfordert.
Anwendungen in verschiedenen Branchen
Der Einfluss der Schneidengeometrie auf die Schneidleistung zeigt sich in verschiedenen Branchen, darunter in der Holzbearbeitung, Metallverarbeitung, Kunststoffverarbeitung und Automobilherstellung.
Holzbearbeitung
In der holzverarbeitenden Industrie werden Zahnfräser häufig zum Schneiden, Formen und Bearbeiten von Holz verwendet. Die Schneidengeometrie der Fräser kann einen erheblichen Einfluss auf die Schnittqualität und die Oberflächenbeschaffenheit des Holzes haben. Beispielsweise kann ein scharfer Fräser mit einem kleinen Schneidenradius einen glatten und sauberen Schnitt erzeugen, während ein Fräser mit einer größeren Zahnteilung schneller durch dickes Holz schneiden kann.
Metallbearbeitung
In der metallverarbeitenden Industrie werden Zahnfräser für vielfältige Anwendungen wie Fräsen, Drehen und Bohren eingesetzt. Die Schneidengeometrie der Fräser ist entscheidend für die Erzielung hoher Präzision und Oberflächengüte bei Metallteilen. Beispielsweise kann ein Fräser mit negativem Spanwinkel und kleinem Schneidenradius zum Schneiden von Hartmetallen verwendet werden, während ein Fräser mit positivem Spanwinkel und größerer Zahnteilung zum Schruppen verwendet werden kann.
Kunststoffverarbeitung
In der kunststoffverarbeitenden Industrie werden Zahnfräser zum Schneiden, Besäumen und Formen von Kunststoffmaterialien eingesetzt. Die Schneidengeometrie der Fräser kann Einfluss auf die Schnittqualität und die Oberflächenbeschaffenheit der Kunststoffteile haben. Beispielsweise kann ein Fräser mit einer scharfen Schneide und einer kleinen Zahnteilung einen glatten und sauberen Schnitt in Kunststoffmaterialien erzeugen, während ein Fräser mit einer größeren Zahnteilung dickere Kunststoffplatten schneller durchschneiden kann.
Automobilbau
In der Automobilindustrie werden Zahnfräser für eine Vielzahl von Anwendungen eingesetzt, beispielsweise für die Motorenbearbeitung, den Getriebebau und das Schneiden von Karosserieteilen. Die Schneidengeometrie der Fräser ist entscheidend für die Erzielung hoher Präzision und Qualität bei Automobilteilen. Beispielsweise kann ein Fräser mit einem feinen Zahnprofil und einem kleinen Schneidenradius für Schlichtarbeiten an Motorkomponenten verwendet werden, während ein Fräser mit einer größeren Zahnteilung und einem negativen Spanwinkel für Schrupparbeiten an Karosserieteilen verwendet werden kann.
Auswahl der richtigen Schneidengeometrie
Die Wahl der richtigen Schneidkantengeometrie für eine bestimmte Anwendung erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren, darunter das zu schneidende Material, der Schneidprozess, die gewünschte Oberflächengüte und die Werkzeugstandzeit.
Zu schneidendes Material
Das zu schneidende Material ist einer der wichtigsten Faktoren bei der Wahl der richtigen Schneidengeometrie. Unterschiedliche Materialien haben unterschiedliche Eigenschaften wie Härte, Zähigkeit und Abrasivität, die unterschiedliche Schneidkantengeometrien erfordern. Beispielsweise kann für ein hartes und abrasives Material ein Fräser mit einem negativen Spanwinkel und einem kleinen Schneidkantenradius erforderlich sein, während für ein weiches und duktiles Material möglicherweise ein Fräser mit einem positiven Spanwinkel und einem größeren Schneidkantenradius erforderlich ist.
Schneidprozess
Auch der Zerspanungsprozess wie Fräsen, Drehen oder Bohren hat Einfluss auf die Wahl der Schneidengeometrie. Unterschiedliche Schneidprozesse stellen unterschiedliche Anforderungen an Schnittkraft, Oberflächengüte und Spanbildung, die durch die Wahl der richtigen Schneidkantengeometrie optimiert werden können. Beispielsweise kann ein Hochgeschwindigkeitsschneidprozess einen Fräser mit einem positiven Spanwinkel und einer kleinen Zahnteilung erfordern, um die Schnittkraft und die Wärmeentwicklung zu reduzieren.
Gewünschte Oberflächenbeschaffenheit
Ein weiterer wichtiger Faktor bei der Wahl der richtigen Schneidengeometrie ist die gewünschte Oberflächenbeschaffenheit des Werkstücks. Eine glattere Oberflächengüte erfordert möglicherweise einen Fräser mit einem kleineren Schneidkantenradius und einem feineren Zahnprofil, während eine rauere Oberflächengüte möglicherweise einen Fräser mit einem größeren Schneidkantenradius und einem gröberen Zahnprofil erfordert.
Werkzeuglebensdauer
Die Standzeit ist ein wichtiger Gesichtspunkt bei der Wahl der richtigen Schneidengeometrie. Eine längere Werkzeuglebensdauer kann die Kosten für den Werkzeugwechsel senken und die Produktivität des Schneidprozesses steigern. Eine Schneidengeometrie, die die Schnittkraft und die Wärmeentwicklung reduziert, kann die Standzeit des Werkzeugs verlängern, indem der Verschleiß und das Ausbrechen des Fräsers reduziert werden.
Abschluss
Zusammenfassend lässt sich sagen, dass die Schneidengeometrie eine entscheidende Rolle bei der Bestimmung der Schneidleistung von Zahnfräsern spielt. Durch das Verständnis der Auswirkungen der Schneidkantengeometrie auf Schnittkraft, Oberflächenbeschaffenheit, Standzeit und Spanbildung sowie durch die Auswahl der richtigen Schneidkantengeometrie für eine bestimmte Anwendung können Hersteller die Effizienz, Präzision und Qualität ihrer Schneidprozesse verbessern.

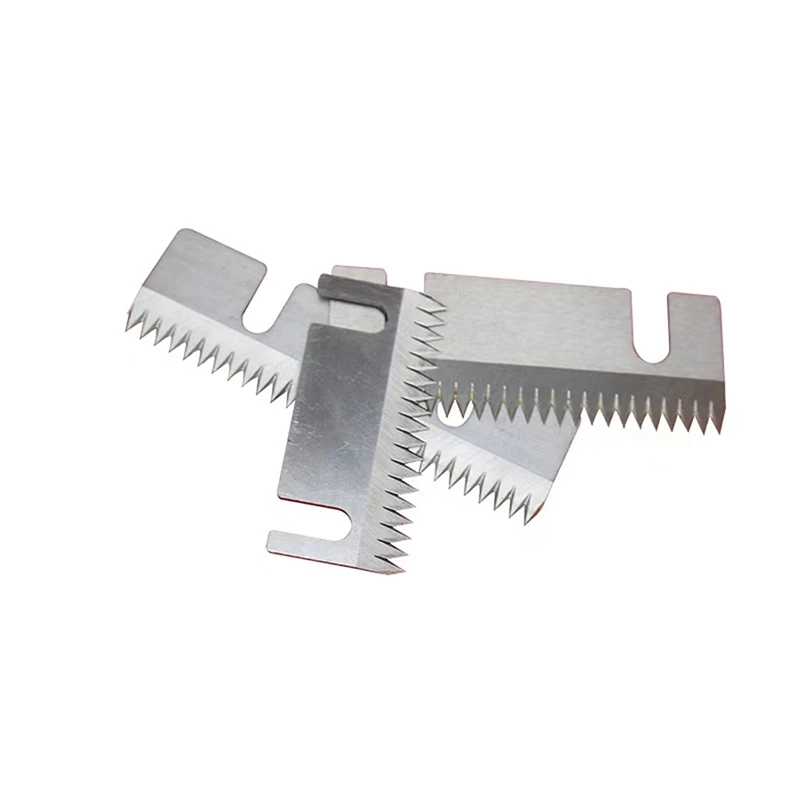

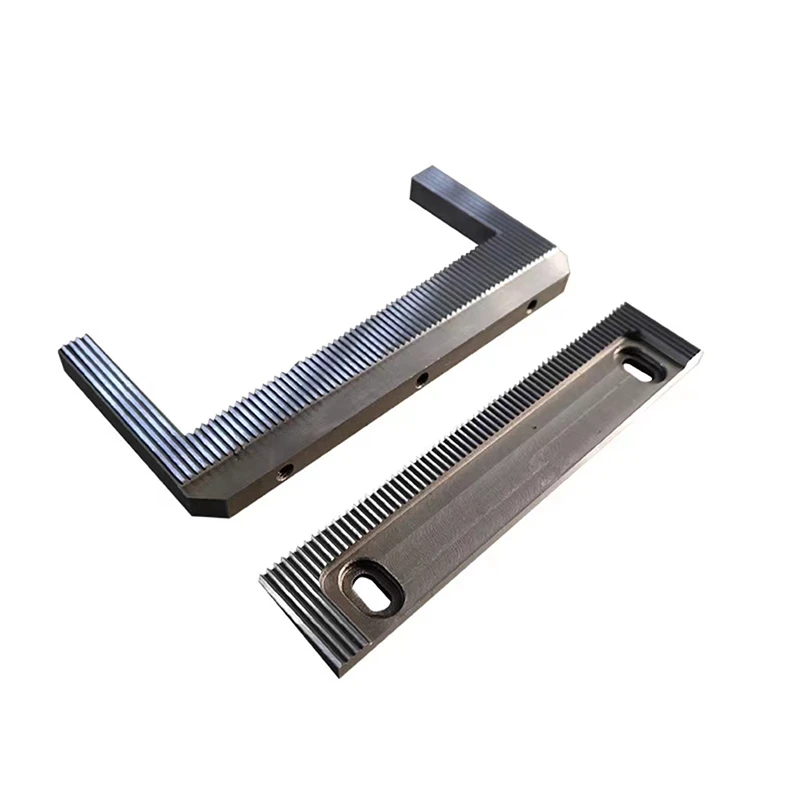

Als Anbieter von Zahnfräsern biete ich ein breites Sortiment an Fräsern mit unterschiedlichen Schneidengeometrien an, um den vielfältigen Bedürfnissen meiner Kunden gerecht zu werden. Ob Sie in der Holz-, Metall-, Kunststoff- oder Automobilindustrie tätig sind, ich kann Ihnen bei der Auswahl des richtigen Fräsers für Ihre Anwendung helfen. Um mehr über unsere Produkte zu erfahren, besuchen Sie bitteCharter-Maschinenklinge,Reifenschneidmesser, UndKlinge für Kartonverschließmaschine.
Wenn Sie Interesse am Kauf unserer Zahnfräser haben oder Fragen zu unseren Produkten haben, können Sie uns gerne für eine Beratung kontaktieren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Schneidleistung zu verbessern und Ihre Fertigungsziele zu erreichen.
Referenzen
- Kalpakjian, S. & Schmid, SR (2010). Fertigungstechnik und Technologie. Pearson Prentice Hall.
- Trent, EM, & Wright, PK (2000). Metallschneiden. Butterworth-Heinemann.
- Shaw, MC (2005). Prinzipien der Metallzerspanung. Oxford University Press.
